Mais transparência e menos interferência visual. É com esse mote que os fabricantes de ferragens e sistemas para sustentação do vidro tentam suprir a crescente demanda do mercado por mais leveza e sofisticação em projetos comerciais e residenciais. Expressões como pele de vidro, glazing, módulos unitizados, envidraçamento estrutural, spider e VEA (Vidro Exterior Agrafado) traduzem a evolução dos acessórios, materiais e sistemas usados na fixação do vidro ao longo dos últimos anos. “São inúmeras as possibilidades de sustentação e fixação do vidro usadas hoje na arquitetura.
Os sistemas de caixilhos permitem fixar as folhas em 2, 3 ou 4 lados, e oferecem muitas opções estéticas e estruturais”, cita o gerente de marketing da Cebrace Carlos Henrique Mattar. “Os vidros também podem ser engastados, principalmente no caso dos guarda-corpos. Os autoportantes são muito empregados em portas e seus complementos. Já os sistemas pontuais, do tipo spider glass, são utilizados quando se deseja alto grau de transparência”, acrescenta Mattar. Para ele, o vidro e seus sistemas de fixação precisam trabalhar em harmonia, pois são interdependentes. “As chapas devem ser instaladas com folgas e calços, tal como citado na NBR 7199, de forma que o sistema apresente alta durabilidade e resistência”, recomenda o gerente. “Sua funcionalidade também vai variar de acordo com o cálculo e especificação correta deste sistema em termos de espessura, peso, ângulo de abertura, rotação etc.”

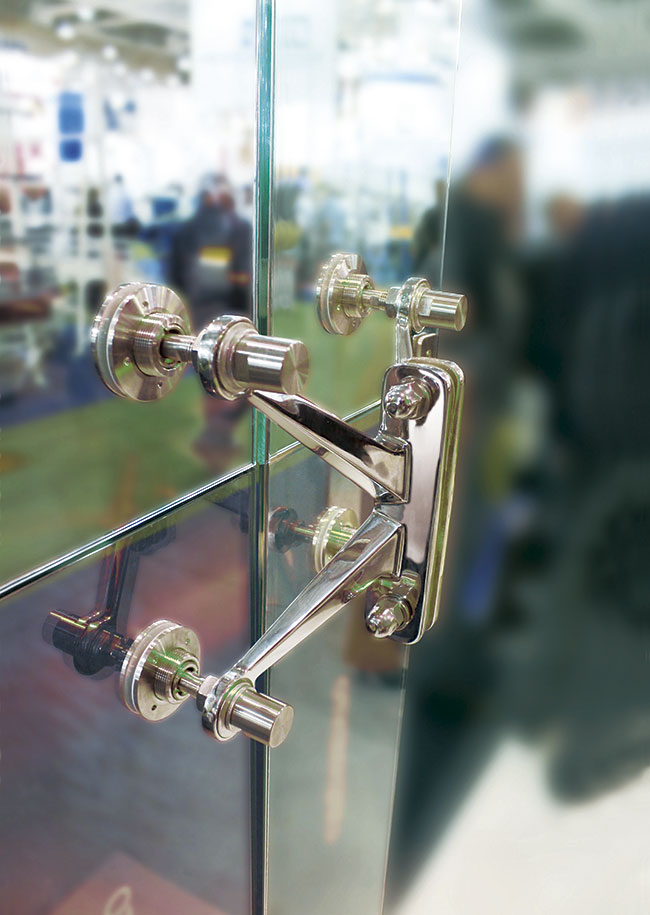

Spider corta-vento X2001-1”, da Glass Vetro, confere elegância e modernidade à fachada de vidro
Vidro contínuo
Em fachadas, a evolução dos sistemas tem sido constante. Em meados dos anos 70, a pele de vidro veio para reduzir a visibilidade dos perfis de alumínio nas fachadas montadas pelo sistema grid ou fachada cortina convencional. O segredo era fixar as colunas nas vigas pelo lado interno, enquanto o vidro permanecia encaixilhado (fixação mecânica). Com isso, os painéis de vidro ficaram mais clean, mas ainda assim a fachada mantinha a marcação de linhas horizontais e verticais da caixilharia. Na década de 80, chegou ao Brasil o Structural Glazing, para eliminar a visualização do alumínio nas fachadas e valorizar o vidro como o eixo da estética, tornando as fachadas mais transparentes.
Nele, os vidros são colados nos caixilhos (fixação química) com silicone ou fita adesiva, ocultando a estrutura na face interna. Nesse sistema, o selante passa a ser elemento estrutural, aderindo aos suportes e transferindo à estrutura metálica as cargas aplicadas sobre a fachada. No final dos anos 90, chegam ao Brasil os módulos unitizados, unindo os vários elementos de fixação – gaxetas, borrachas, acessórios e vidros – em um módulo produzido na fábrica. Nesse sistema, o vidro é colado com silicone estrutural na própria esquadria, sendo os módulos montados pelo lado interno do edifício. Frederico Fontana, consultor de fachadas da empresa de engenharia e consultoria Arup, vê uma tendência clara, na América Latina, em direção a cortinas de vidro unitizadas com vedação de silicone estrutural como fixação do vidro. “A liberdade de movimento e a qualidade são maiores”, justifica.

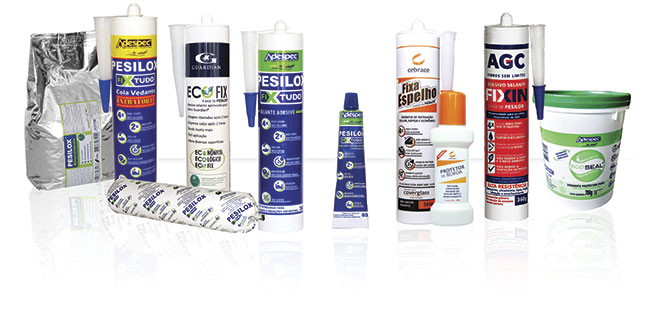

Linha de selantes e adesivos da Adespec à base de Pesilox, para fachadas e revestimentos. Além de apresentarem alto grau de adesão ao vidro, são quimicamente neutros, elásticos e resistentes a impactos, vibrações e intempéries
Considerada uma evolução do Structural Glazing, o V.E.S. (Vidro Encapsulado em Silicone) é a tecnologia da Avec Design para fachadas unitizadas, fachadas com janelas de correr, guarda-corpos, portas e janelas. Para fechamento ou revestimento de grandes fachadas, a empresa conta com o sistema UNIGLAZING®, para vidro de 8 a 14 mm, plano ou curvo, sendo preparado em fábrica e montado na obra, por dentro do edifício. Para fachadas, coberturas, visores e pisos, o sistema oferecido é o ECOGLAZING®, envidraçamento silicônico para aplicação em qualquer tipo de estrutura, formando um ‘caixilho sintético’, que dispensa o uso do alumínio.
A liga que faltava
Os selantes para vidros mais indicados disponíveis no mercado são os de silicone acético, utilizados em pequenas vedações internas e em substratos lisos; os neutros, utilizados em vedações internas e externas, em substratos lisos e porosos; e o estrutural, geralmente usado para colagem de vidros em fachadas. Desenvolvedora de sistemas de esquadrias e fachadas em alumínio e também distribuidora da Sika no Brasil, a Belmetal disponibiliza, para colagem e vedação de grandes fachadas, a fita adesiva VHB 3M, com alto desempenho de fixação; e a família de silicones de engenharia sem diluentes Sikasil.
Portas de correr da Linha Europeia, da Atenua Som: perfis mais robustos para a fixação do vidro, permitindo maiores medidas e alto desempenho acústico
Já a linha de selantes e adesivos da Adespec para fachadas e revestimentos tem como base o Pesilox, que permite formulações com adesão a diferentes materiais, inclusive o vidro, quimicamente neutros, totalmente elásticos e resistentes a impactos, vibrações, intempéries e alto tráfego. Frutos desta tecnologia seguiram-se o Pesilox Fixtudo, o Fixa Espelho Cebrace, o Ecofix Guardian e o Fixin AGC. Esses produtos podem ser usados como selantes e componentes de fixação, como juntas de conexões, como adesivos pintáveis, em vidraçarias de banheiros e cozinhas, sacadas, box, fechamento de varandas, vedação de esquadrias etc.
Envidraçamento estrutural
O envidraçamento estrutural, ou fachada suspensa, usa o próprio vidro como estrutura, dispensando os caixilhos e estruturas em concreto e aço e com isso gerando um visual leve e transparente. Constituído por colunas e vigas, o sistema se viabiliza com o uso de silicone estrutural e ferragens específicas e, às vezes, busca o reforço de cabos de aço. Esse sistema tem como base o mecanismo de fixação, que sustenta os painéis de vidro e transmite o peso próprio e o de cargas externas (vento, pressão) à estrutura portante. O vidro aparafusado é suspenso e fixado por ‘spiders’ (peças em aço inox ou aço carbono), botões ou rótulas, ou, ainda, sistemas como o Flexiglass®, da empresa de soluções e projetos estruturais em vidro, T2G (Technical Glass Group) – um sistema de fixação totalmente transparente que liga as estruturas de vidro.

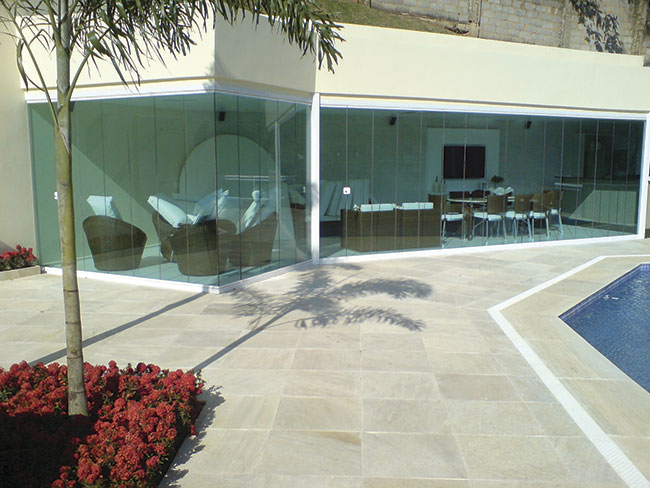

Fechamento de área residencial com perfis patenteados da Barravento, desenvolvidos para serem instalados tanto sobrepondo-se ao piso quanto embutidos
Vidro flutuante, com spider glass
Conhecido no Brasil como spider, pela forma de suas ferragens semelhante a uma aranha, esse sistema consiste na fixação estrutural dos vidros a estruturas variadas (cabos de aço, concreto, tubos metálicos e vigas de vidro) por meio de agrafos (grampos metálicos, em francês). Suporta rigorosamente os esforços relacionados ao peso dos vidros e às intempéries, podendo ser empregado não só em fachadas de edifícios e lojas, mas também em passarelas, divisórias, paredes, coberturas, jardins de inverno e pisos de vidro. O sistema Spider é formado por aranha e rótula – peças pontuais e articuladas, que fixam os vidros a uma estrutura portante. As rótulas podem ser fixas ou flexíveis e são fixadas ao vidro por meio de parafusos especiais. Elas têm a função de absorver as diferenças de dilatação e deformações causadas pelas intempéries, acompanhando as movimentações do vidro.
As aranhas ou grampos são peças rígidas em vários formatos, produzidas em aço inox, aço carbono e alumínio, que conectam os vidros temperados à estrutura. A linha Spider Glass em aço inox da Glass Vetro, para fixação do vidro em fachadas, coberturas e telhados de vidro, traz sistemas de spiders de 1, 2, 3 ou 4 hastes, que se dividem em 3 tipos: convencional, corta-vento e simples. “Eles são mais elegantes e modernos”, diz Nelson Libonatti, diretor da empresa. As linhas Spider e New Spider (novo design), da WR Glass, também são comercializadas com opções de 1, 2, 3 e 4 hastes, ambas para fachadas. A fabricante de acessórios e ferragens também disponibiliza torres e colunas Spider para fixação do vidro em corrimãos, como a Coluna Spider Clean, regulável; e a Coluna Spider Redonda.

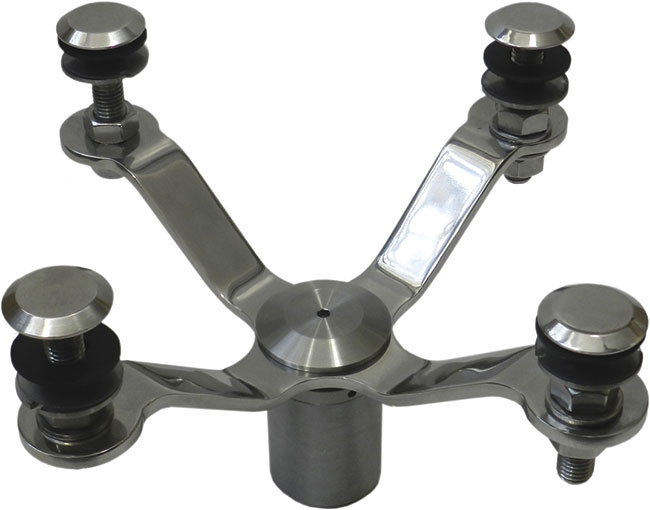

Linha Spider da WR Glass, comercializada em 3 tamanhos e opções de 1, 2, 3 e 4 hastes para aplicação em fachadas
Lançada na Fesqua 2014, a coluna Long Spider, da especialista em aço inox Funisa, veio, segundo a empresa, para substituir a coluna com canaleta. Nos modelos redonda e quadrada, altura de 1.100 e 950 mm, apresenta acabamentos escovado e polido, em tubos de 1 1/2 e 2 polegadas. Entre seus diferenciais de mercado estão a capacidade de deslocar o vidro para próximo à margem da escada ou sacada, ampliando o espaço útil, além de unir dois vidros em uma mesma torre, adequando-se a qualquer angulação necessária.
A eterna busca por leveza
Investimento em novas tecnologias e soluções diferenciadas trazem ao mercado materiais como as roldanas aparentes em portas de correr, boxes e divisórias e a utilização de diferentes matérias primas, como alumínio, zamak, aço inox, latão e plástico. Para o coordenador técnico da Associação Nacional de Fabricantes de Alumínio (Afeal), Luís Claudio Viesti, em qualquer aplicação que exija sistemas de fixação é preciso avaliar as condições de uso, onde serão instalados e a confiabilidade do fixador e da ferragem utilizados. No caso de guarda-corpos para residências, a linha Easy Glass Slim, da T2G, acompanha a proposta de um ambiente moderno e clean. Já os do sistema 3KN, os mesmos instalados pela empresa nos estádios da Copa do Mundo, são voltados para ambientes com alto fluxo de pessoas.

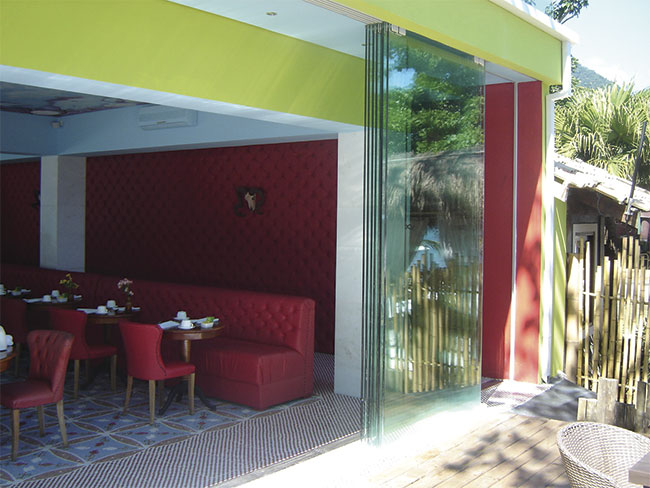

As portas de vidro laminado de 16mm desta pousada ganharam ferragens especiais, com carrinhos Stanley da Glasspeças, reforçados para suportarem portas de 200 quilos
Na Elber, fabricante de ferragens para vidro temperado, o item de maior demanda tem sido o sistema de instalação deslizante, para portas de correr, com carrinhos suspensos ou no piso. “É um sistema limpo, prático de instalar e de fácil manuseio”, destaca a presidente da empresa, Rita de Cássia Estevão. Pioneira na fabricação de ferragens injetadas de zamac, a Glasspeças destaca o lançamento de seu sistema de carrinhos Stanley, com o sistema de ‘mão amiga’, para vidros de 16 mm, que dispensa ferragens centrais nos vidros, permitindo uma instalação mais clean e rápida. Na especialista em envidraçamento de sacadas Barravento, os modelos 304 e 430 de roldanas estruturadas são produzidos em aço inox.
Na Fesqua deste ano, a empresa exibiu o Sistema View, da Blindex® para envidraçamento de sacadas. Na busca por inovação, o diretor técnico Fernando Bolsanello conta que alternativas ainda mais modernas e duráveis já estão sendo trabalhadas. A Avec Design atende a esse segmento com sua linha Porta/Janela V.E. S-10; Janela V.E.S-8; Boxsil; Guarda- -Corpo Pro – cravados ao piso por chumbadores químicos –, e o sistema SW, que permite o uso de caixilhos sem montantes e fachadas de vidro com janelas de correr. Com linhas de ferragens em zamac e em alumínio extrudado, a Metalúrgica WA produz uma vasta gama de acessórios para fixação do vidro temperado, tais como prolongadores, fixadores, suportes, botões, conectivos plásticos, perfis de alumínio, kits e acessórios para aplicação em corrimãos, guarda-corpos, escadas e divisórias, portas de correr, janelas, box e revestimento de paredes (espelhos e vidros decorativos). Desenvolvedora de janelas e portas com desempenho acústico, a Atenua Som apresentou, durante a Revestir 2014, a Janela Master com os trilhos embutidos no vão, deixando apenas o vidro aparente.
Além da interação entre os ambientes interno e externo, o modelo permite transparência e segurança, sem abrir mão do desempenho térmico e acústico, com total vedação à chuva, vento e ruído. Atuando no mercado de kits e ferragens para boxes, a Ideia Glass destaca seus sistemas para box Elegance e Due, com 3 diferentes tipos de fixação e portas de correr; o Box Certo; o Box Luna; o Box Encanto e o lançamento Box Flex 1.2. Esses sistemas são fixados na parede de alvenaria por meio de parafusos. Para montagem de guarda-corpo ou apoio de escadas, a empresa oferece os prolongadores Max e Max Premium, feitos em inox e instalados com parabolts (parafusos maiores e mais resistentes), com regulagem de acordo com a espessura do vidro e proteção de borracha para não danificar o material.

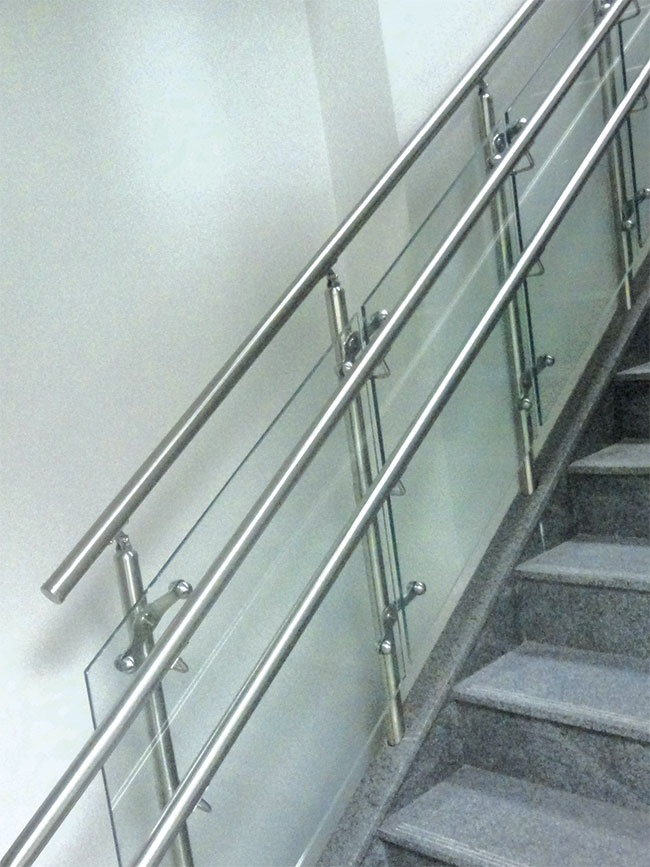

Coluna Long Spider, da Funisa: vidro próximo à margem da escada, mais espaço útil e adaptável a qualquer angulação
Na fabricante de kits de alumínio Alclean, os destaques ficam por conta do Kit Box para vidros temperados de 8 mm e 6 mm, com fixação nas paredes; o Kit Instalação, para portas e janelas de correr de vidro temperado de 10 mm e 8 mm e fixado embaixo da viga ou nas paredes laterais; o Kit Pia, para fechamento de pia, armários e vitrines com dois vidros móveis de 8 mm ou 6 mm, fixado em vãos de pia ou vitrines somente com silicone e em armários com parafusos embaixo da viga; o Kit Sacada, para envidraçamento de varandas com painéis deslizantes de vidros temperados ou laminados, de 10 mm ou 8 mm, fixado com parafusos inoxidáveis, embaixo da viga (se necessário, a Alclean fornece o Kit prolongador); e o Sistema Alclean SGI, para divisória de áreas com painéis deslizantes e recolhíveis de vidros temperados de 10 mm, fixado embaixo, lateralmente ou fora da viga, indo completo para a obra.
