O vidro é um material muito seguro e resistente, mas, ao mesmo, também pode ser vulnerável. Por isso, sua manipulação requer cuidados e equipamentos adequados, da movimentação dentro da fábrica ao transporte e manipulação na obra. A tecnologia proporciona facilidades no manuseio do vidro e segurança, além de garantir a integridade de um produto de alto valor, principalmente após passar por processos de beneficiamento. Assim, investir em equipamentos é importante para evitar acidentes e danos ao material. A automatização desses processos ainda traz mais agilidade e ganho em produtividade. Selecionamos algumas marcas e produtos para movimentar chapas de vidro nos mais diversos tamanhos, espessuras e pesos.
Armazenamento automático

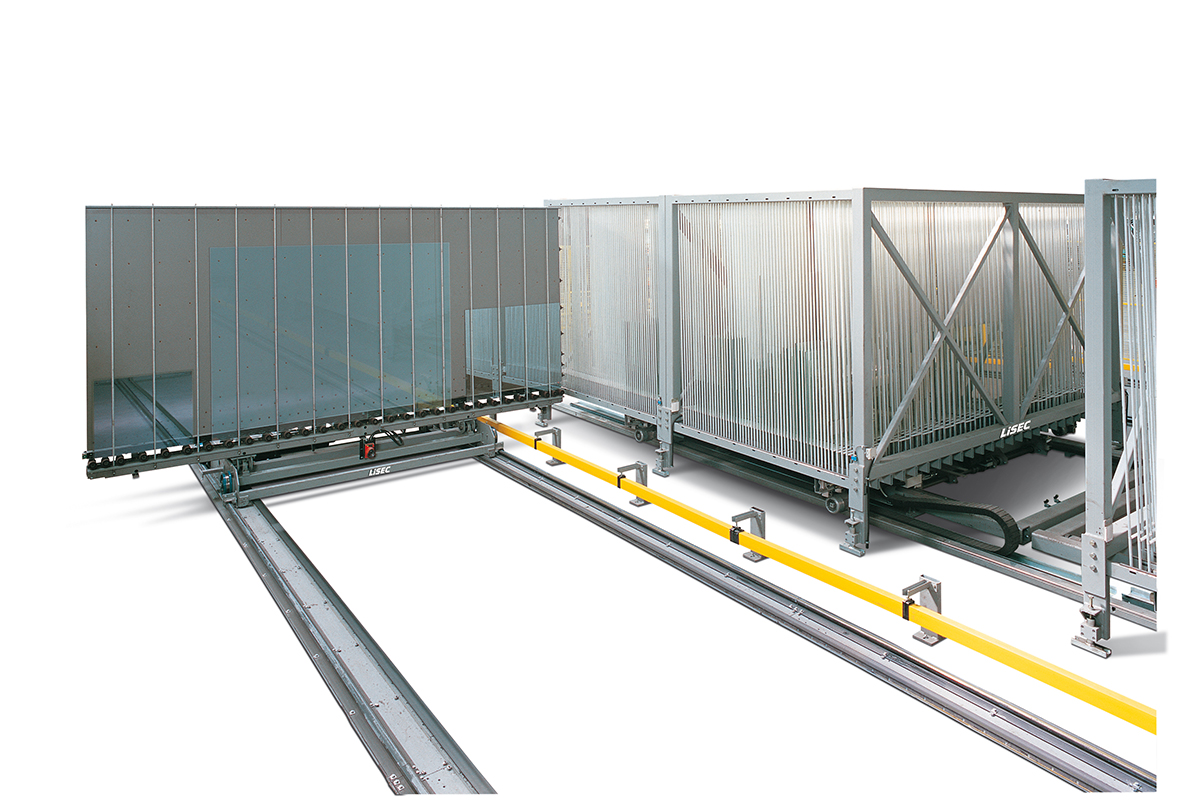

Um dos equipamentos utilizados para manipular o vidro é o carregador automático, usado para movimentações difíceis, como transferir chapas da posição vertical para a horizontal de maneira mais rápida e segura. A LiSEC está lançando no mercado brasileiro o sistema de armazenamento tipo LBR com compartimentos móveis. O equipamento é projetado para armazenagem de chapas de tamanho de estoque (tamanho jumbo), chapas de estoque divididas (carregamento duplo) e chapas remanescentes.
A solução garante uma grande economia de espaço para os racks (formato “L”) guiados em trilhos de suportes pesados. O compartimento relevante pode ser selecionado através de seu painel de controle ou diretamente através do controle desse sistema de carregamento. Então a unidade motorizada automaticamente inicia a abertura do compartimento exatamente na opção selecionada. Graças ao reduzido espaço entre os compartimentos, essa solução apenas necessita de um terço do espaço que um sistema convencional de racks iria ocupar ao estocar a mesma tonelagem.
Sistema de Sorting (pulmão fixo) da Lisec
Já o sistema de sorting automático para armazenamento temporário de vidros semi-processados da Lisec foi projetado para alimentar os demais processos integrados sem operações manuais. Cada módulo de sorting conta com uma série de compartimentos individuais para armazenamento por peça em forma individual e independente, dispensando o uso de etiquetas convencionais graças as soluções de software Lisec que integram os processos de beneficiamento em tempo real.
O software designa um código de barras para cada vidro individual por compartimento, conseguindo assim reduzir os tempos de ciclo, aumentar a produtividade e ter um controle total do processo em tempo real. Cada módulo de sorting pode ser dividido conforme as necessidades de cada cliente e o software LiSEC pode também ser configurado conforme as estratégias de cada cliente, seja para minimizar a movimentação dos vidros, priorizar os pedidos dos clientes ou diminuir os tempos de ciclo por processo.

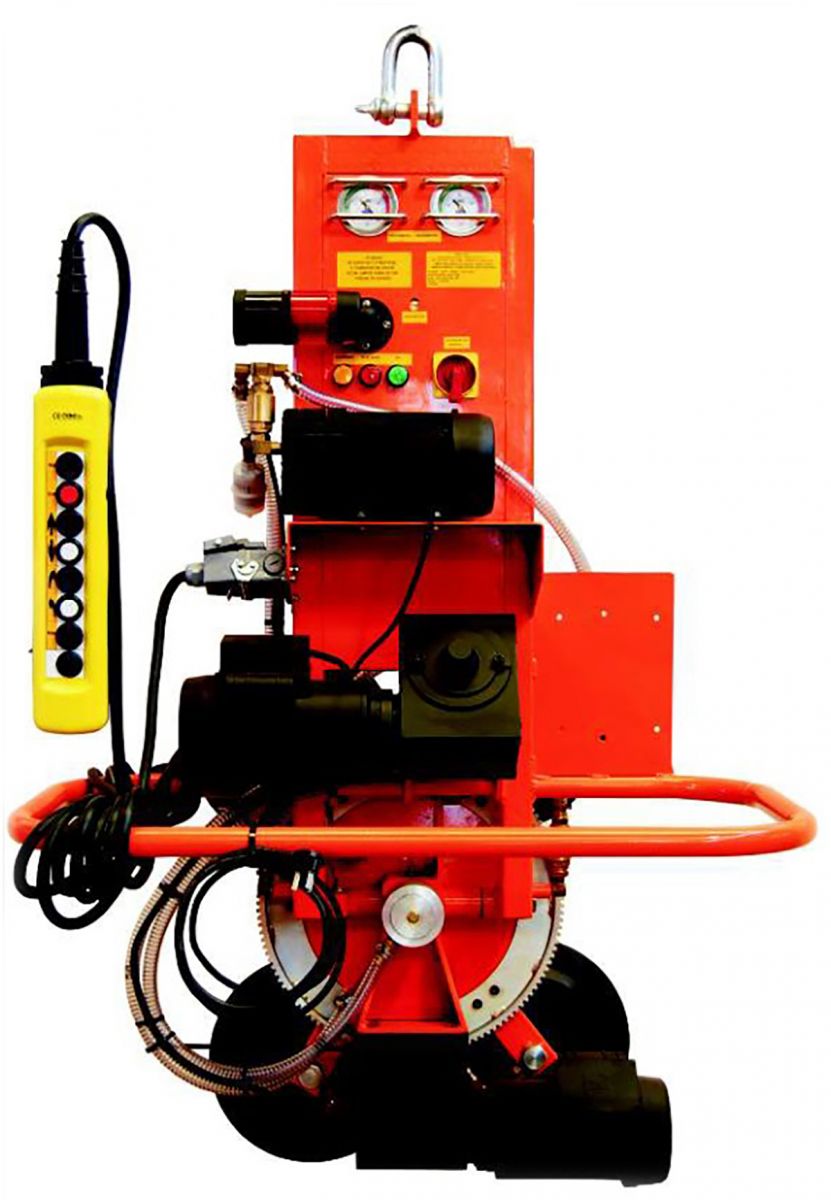

Ventosa V6AC da Italotec
Pinças e ventosas
Na movimentação aérea, as ferramentas empregadas incluem pinças e ventosas, importantes no manuseio do vidro dentro e fora da fábrica. A pinça deve ser adequada ao tamanho e peso das chapas. A Gusmão possui um modelo de pinça para movimentação de vidros com abertura da embocadura de 3 a 35 mm, altura posição descanso de 730mm, altura máxima 900mm e largura da mandíbula 740mm. O equipamento tem capacidade de carga máxima de 1.000 Kg e superfície máxima de contato para transporte de 1400cm2.
Outro produto da empresa é a pinça lateral Grab 2, equipamento construído com peças monolíticas de aço, tubos de aço estrutural, rede de segurança, Mig e tinta em pó cozido. Indicada para levantar e transportar colares de vidros com espessuras de até 140mm e peso máximo de 3000kg, e projetada para ser operada por ponte rolante ou outra ferramenta de elevação mecânica. Dimensões: largura: 2.500 mm e altura:2.870 mm. Expansiva até 4m largura.
Essencial no manuseio do vidro com segurança, a ventosa, equipamento de sustentação e movimentação de cargas por sistemas de vácuo, também precisa ser adequada ao tamanho e peso da peça. Para chapas mais pesadas, a Italotec possui a ventosa V12 com capacidade de 1.200 kg, giro 360º manual e basculamento 90º manual. Em pintura epóxi, tem alimentação 220 volts monofásica e garantia de um ano, é equipada com válvula de retenção no sistema de vácuo para queda de energia e pesa 164kg.
Já a ventosa V6AC tem capacidade de carga de 900kg, seis pontos de fixação, giro 360º automático e 90º de basculamento, alimentação de 220 volts monofásica e liberação da chapa através da botoeira. Com peso de 140kg e em pintura epóxi, a máquina é equipada com válvula de retenção no sistema de vácuo para queda de energia. A empresa oferece um ano de garantia.
Ventosa 4GB da Gusmão
A Gusmão também disponibiliza ventosas em diversos modelos. A ventosa para grua manual 4GB 2C é um equipamento de sustentação e movimentação de cargas por sistemas de vácuo, com duplo circuito de segurança. Tem função manual com rotação de 360°, função de basculamento de 90° e alimentação de 220 V. C.A. Pode ser utilizada para instalações de sacadas e pele de vidro, bem como para uso interno para movimentação de chapas de vidros. Tem capacidade de carga de até 600kg e as seguintes dimensões: normal – altura: 962mm, largura: 610mm e espessura: 410mm. Basculada- altura: 813mm e largura: 637mm.
Para a grua manual, a Gusmão possui a 4GB 2C bateria, que tem duplo circuito de segurança. Possui função manual com rotação de 360°, função de basculamento de 90° e alimentação de 220 V. C.A. Sua capacidade de carga é de até 360kg. Dimensões: normal – altura: 962mm, largura: 610mm e espessura: 410mm. Basculada – altura: 813mm e largura: 637mm. Dotada de bateria recarregável para alimentação, com capacidade para até oito horas de funcionamento.
Já a ventosa 4GB 2C motorizada tem duplo circuito de segurança, função motorizada com rotação de 360°, função de basculamento de 90° e alimentação de 220 V. C.A. A capacidade de carga é de até 600kg. Dimensões: normal – Altura: 1436mm, largura: 875mm e espessura: 680mm. Basculada – altura: 1195mm e largura: 921mm.

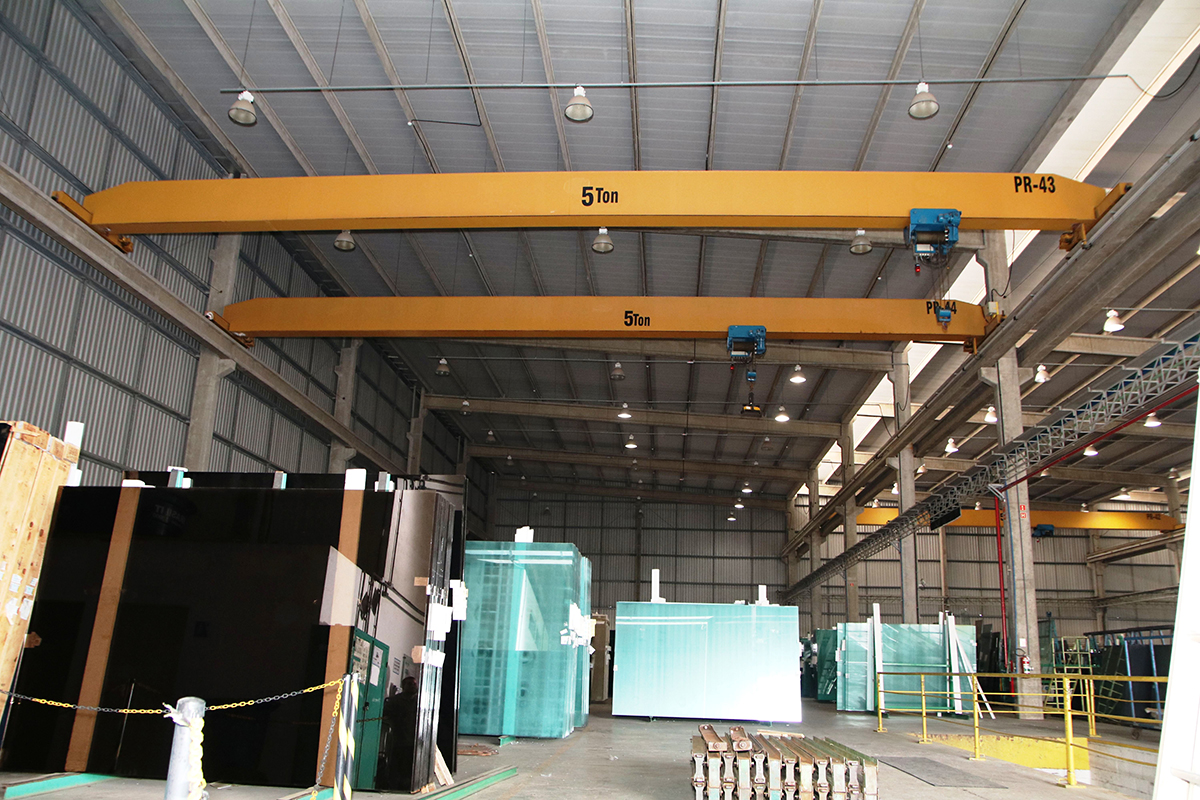

Ponte rolante univiga da Inamaq
Pontes e pórticos rolantes
As pontes rolantes são equipamentos utilizados para elevação e transporte de cargas em geral. O equipamento trata-se de uma estrutura que fica suspensa e movimenta-se sobre trilhos. Na viga de estrutura da ponte move-se uma talha elétrica, que realiza movimentos possibilitando a movimentação de cargas e matérias nos sentidos horizontais, verticais e longitudinais.
Especializada neste tipo de equipamento, a Inamaq oferece diversos modelos com capacidade e dimensões conforme solicitação do cliente e de acordo com as normas regulamentares. 100% dos produtos são fabricados a partir de cálculo estrutural segundo a norma 8400/84. Os equipamentos possuem capacidade de elevação e movimentação de até 100 toneladas, com velocidade de elevação, translação de acordo com as necessidades do cliente e uso de barramento blindado em todos os equipamentos e opção de controle por botoeira ou controle remoto.
A ponte rolante pode também ser dupla viga, onde conta com duas estruturas de apoio que lhe confere maior capacidade de sustentação. Essa composição é capaz de suportar cargas altamente maiores ao seu próprio peso e seus trilhos permitem maior mobilidade, evitando assim maiores desgastes e otimizando os processos.

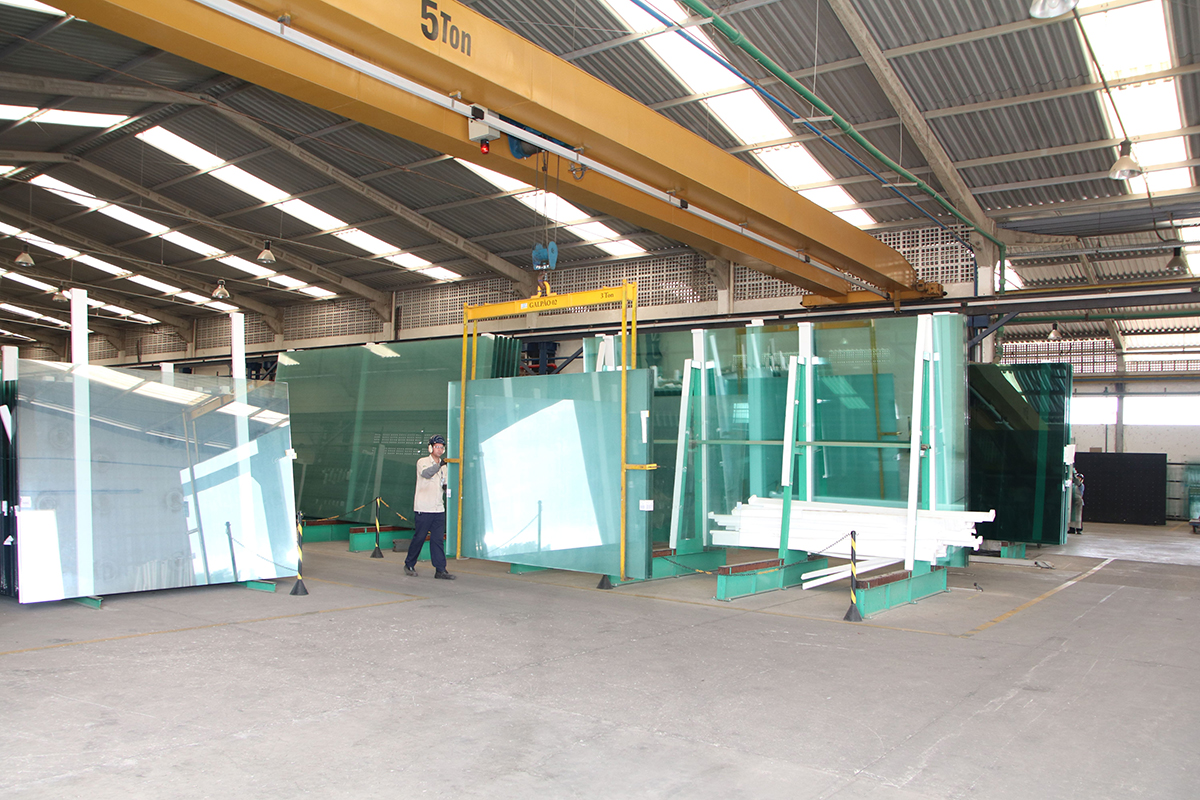

Ponte rolante duplaviga da Inamaq

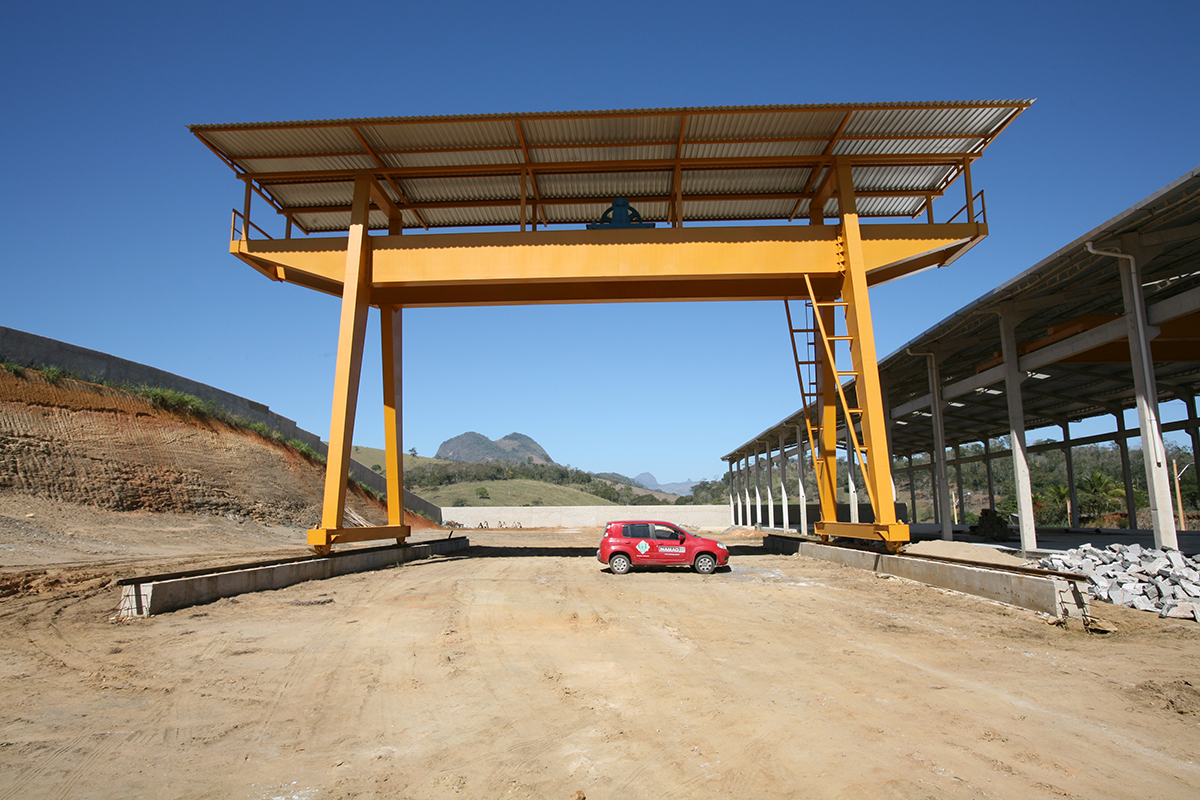

Pórtico da Inamaq
Já os pórticos são usados para movimentação terrestre, quando o galpão não dispõe de capacidade estrutural para a instalação da ponte, e podem ainda ser fabricados com balanços laterais, facilitando o carregamento e descarregamento. São equipamentos robustos, de alta capacidade de trabalho.
A Inamaq disponibiliza equipamentos que suportam até 120 toneladas e dimensões conforme solicitação do cliente. Os pórticos rolantes podem ser monoviga ou biviga, com ou sem balanço, alto controle e precisão nos movimentos, aliados à eficiência e segurança. Adequados a ambientes internos e externos, são similares às pontes rolantes, com a diferença principal de que estes são independentes da estrutura do edifício.
A Lisec oferece um pórtico móvel com uma estrutura rotacional de ventosas para abastecimento automático de vidros de grandes tamanhos, tipo PKL/SBL, sistema de pórtico com unidades controladas eletronicamente e que se movimenta em trilhos planos ou diretamente em solos de concreto. O sistema de acionamento e sincronização automático é controlado por sensores ópticos e assegura um posicionamento exato do sistema de carregamento. A robusta ponte também assegura um posicionamento exato da estrutura com ventosas em ambos os lados e também está disponível em versões rotacionais.
A operação é controlada por processo desde a coleta de chapas de vidro de grandes tamanhos até a transferência para a mesa basculante. Uma versão especial de alta velocidade também está disponível com vários sistemas de acionamento e guias precisas para o solo e movimento do pórtico, assim como operações de movimentação e manuseio otimizadas. O equipamento suporta até 60 posições de carregamento, tem inclinação em ambos os lados e versão rotacional disponível, movimentação otimizada para os menores tempos de ciclo possíveis. Está disponível em versões de pórticos completo ou parcial e possui um sistema a laser livre de manutenção e desgaste que assegura um posicionamento exato.

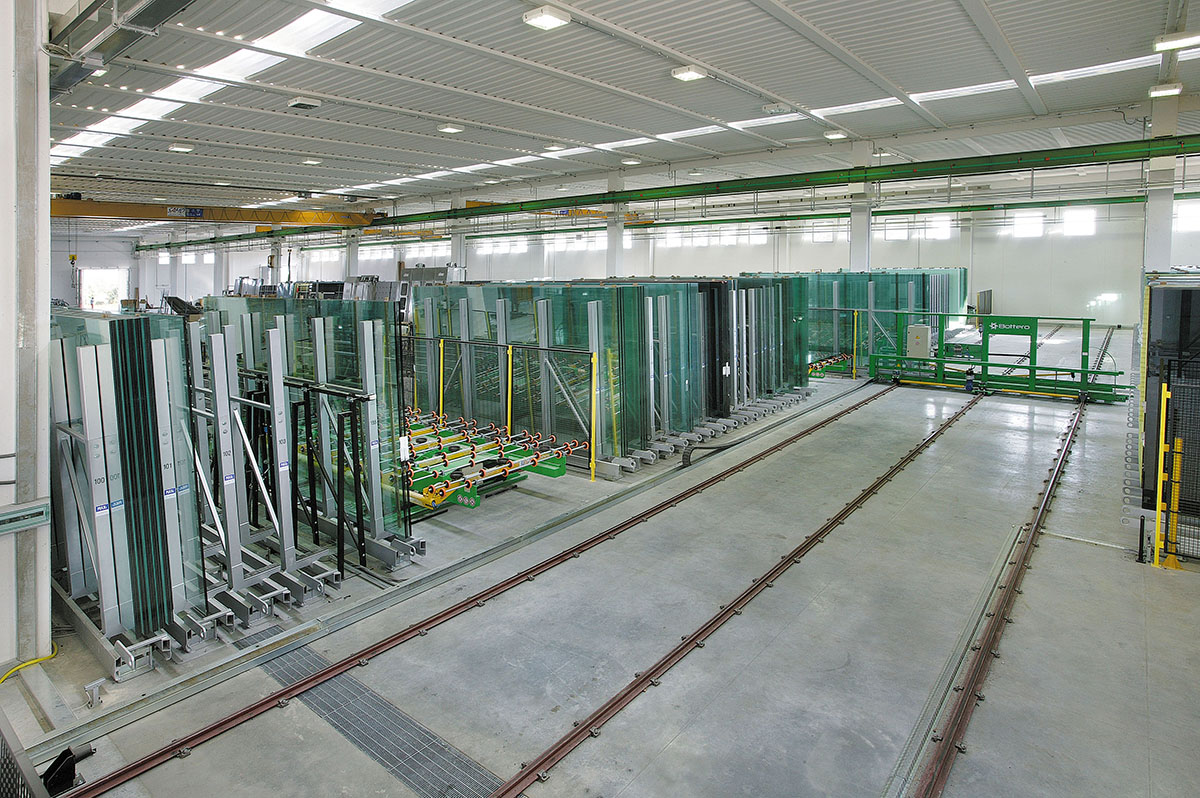

Transportador 650 da Bottero
Transportadores
Sistema ideal para quem armazena diferentes tipos de vidro e para edifícios não muito altos nos quais a ponte rolante não pode ser instalada, o transportador 650 da Bottero é a solução para a gestão de um número ilimitado de cavaletes para um número ilimitado de linhas de corte. Uma única área de carga, próxima do acesso dos caminhões, garante maior seguraça, menor movimentação das chapas e nenhuma interrupção da produção. Além disso, todos os componentes sujeitos à manutenção são acessíveis a partir do nível do chão, o que torna as intervenções mais seguras e os tempos de acesso mais rápidos. Para a manutenção programada não é necessário parar a produção.
O transportador 650 tem uma velocidade de 40m/min e pode transportar chapas de 12.500 kg. Esta disponível na configuração básica monolateral ou na bilateral. Em relação à versão monolateral, a versão bilateral permite alimentar duas linhas de corte com apenas uma carregadora e uma dual line com uma carregadora bilateral.

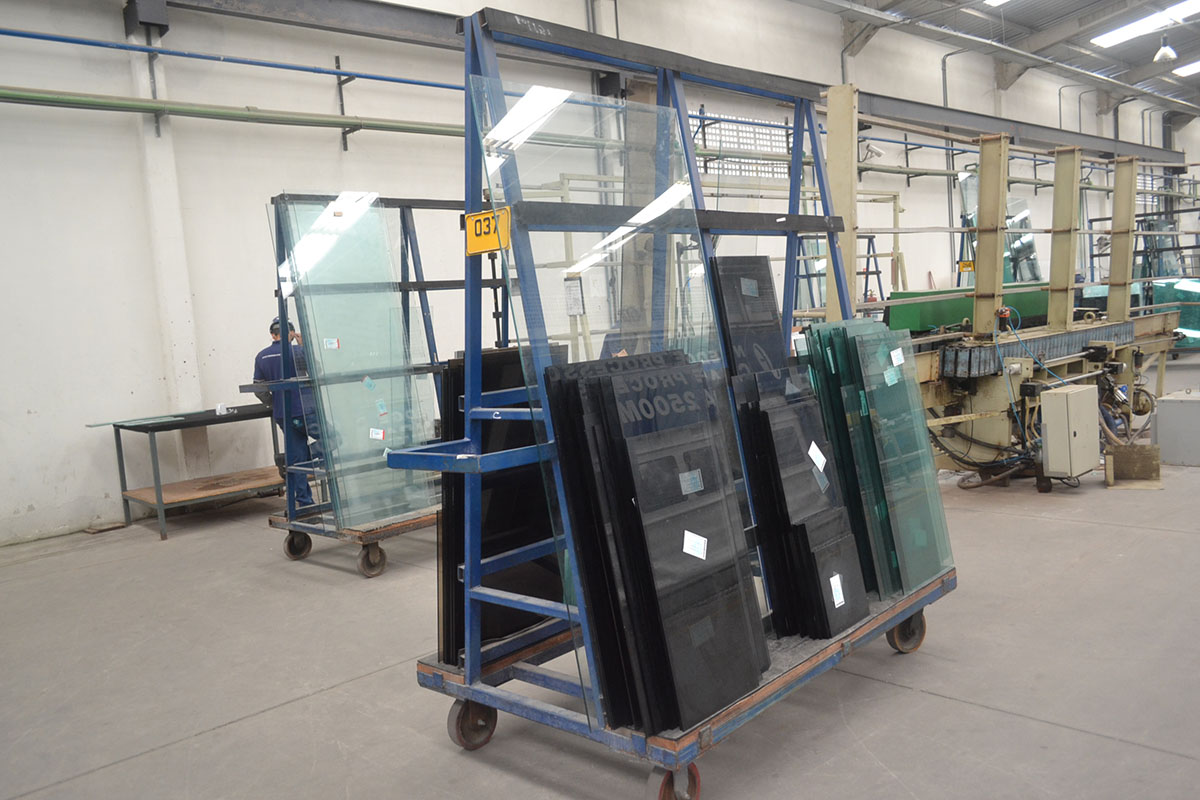

Cavalete para vidro da Inamaq
Cavaletes
A movimentação externa das chapas é feita em cavaletes. Acoplados aos caminhões, são fundamentais para a segurança no transporte do vidro. Os cavaletes são utilizados tanto para armazenamento quanto para transporte de chapas de vidros. Projetados com dimensões, modelos e capacidade diversas, podendo ainda ser adaptados para veículos como pickups, caminhonetes e caminhões. O modelo da foto é um cavalete da Inamaq, que oferece diversas opções de produtos para a movimentação do vidro.
Grua
Também chamadas de guindaste, as gruas são utilizadas para a elevação e a movimentação de chapas pesadas. São ideias para carga e descarga e alimentação de máquinas em pequenos espaços. O sistema de giro pode ser automatizado e seu raio de atuação pode chegar a 360º. A Grua tipo Bin Laden da Inamaq é utilizada para carga e descarga de contêineres. É confeccionada com material de qualidade e durabilidade para maior segurança dos processos e satisfação dos clientes.
Grua bandeira da Inamaq
