Com o objetivo de esclarecer e exemplificar os erros mais cometidos e mostrar como o vidro deve ser instalado corretamente, com base nas normas técnicas, a Vidro Impresso está lançando uma nova seção, a coluna Certo e Errado. Estreamos com dois projetos apresentados pelo professor da VI Cursos Valter Galdino*, que explica os erros e acertos de cada um.

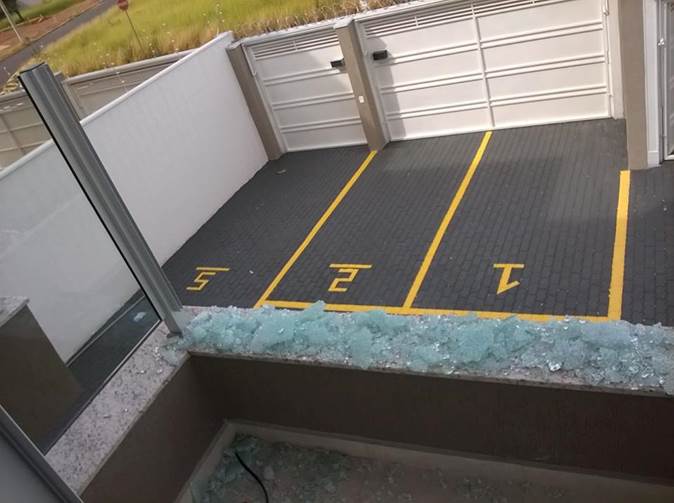

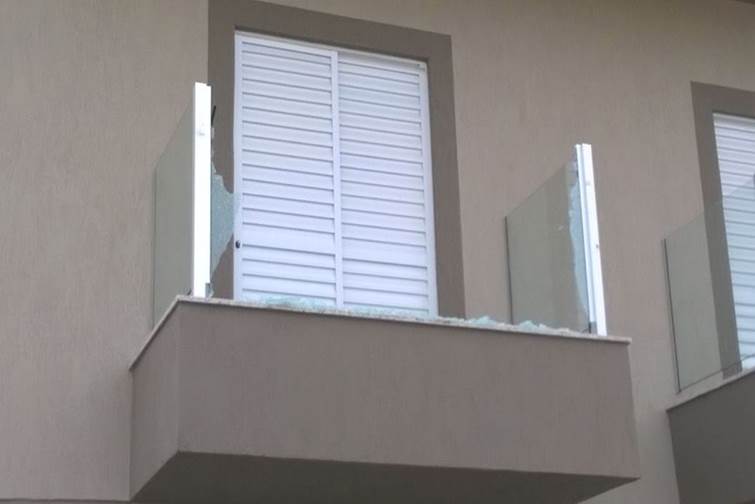

Nesta obra, além de ter sido utilizado no guarda-corpo vidro temperado de 8mm, aplicaram alma de ferro comum como “ancoragem”, instalado com parafuso sextavado de 8 mm em aço comum que acabou ficando todo enferrujado, tudo de 50 x 50 com parede inferior 0,8 mm de espessura, o que está fora das recomendações do guia técnico de extrusão de alumínio. O vidro quebrou porque estava fora da norma e em contato direto com o parafuso na lateral, podendo ter provocado um grave acidente.
De acordo com a NBR 14718 – Guarda Corpo para Edificações, no Item 4.2.9, as chapas de vidro devem ser colocadas de acordo com o prescrito na NBR 7199 (Vidros na Construção Civil), que diz: “O envidraçamento de balaustradas, parapeitos, sacadas e vidraças não verticais sobre passagem devem ser executados com vidros de segurança laminados ou aramados, salvo se for prevista proteção adequada”.
Porém, não basta utilizar o vidro correto como orienta a norma se ele for instalado de forma incorreta. “Temos que analisar o tipo de ancoragem, por exemplo, se é química ou mecânica. No caso das instalações mecânicas a NBR: 14718 diz: ‘Os inserts, os pinos, os chumbadores, fixo ou de expansão e as grapas de fixação dos guarda-corpo, a laje de piso ou a cinta de concreto devem ser em aço inoxidável AISI 302, 304 ou 316. Esta exigência é aplicável aos demais parafusos que forem utilizado’, explica Galdino.
O especialista ressalta que a NBR 14718 também recomenda que a profundidade mínima de penetração dos elementos de fixação (ancoragem) ao concreto não seja inferior a 70 mm, independente da espessura de eventuais revestimentos.

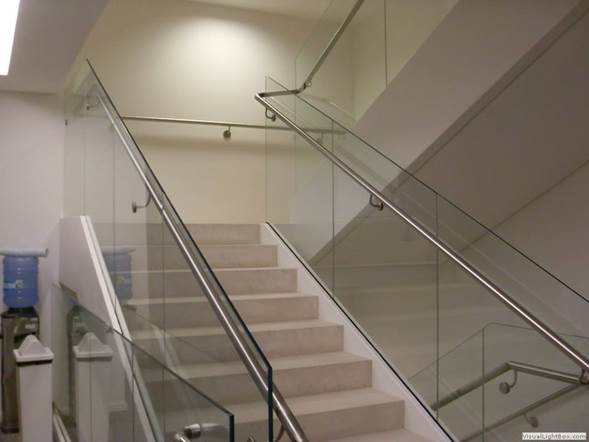

Já neste outro projeto de guarda-corpo, o corrimão em aço inox fixado no vidro foi instalado corretamente. Foi utilizado vidro laminado + temperado conforme as normas da ABNT NBR 14697 (Vidro Laminado) e NBR 14698 (Vidro Temperado). Apesar da segurança ser garantida pelo vidro laminado, a têmpera foi necessária porque o vidro temperado suporta a fixação mecânica, já que o corrimão em aço inox foi fixado, mecanicamente com furação, diretamente no vidro.
A instalação de alumínio extrudado na liga 6065 têmpera T5 segue as normas técnicas da extrusão de alumínio. Os inserts, chumbadores e grapas de fixação passaram por teste de nevoa salina de acordo com a NBR:8094 (Material metálico revestido e não revestido – Corrosão por exposição à nevoa salina), levando garantia e segurança ao cliente final.
*Valter Galdino atua no setor vidreiro há 23 anos e especialista em sistemas para envidraçamento de sacada há 12 anos. É formado em Designer de Interiores pela ABRA (Academia Brasileira de Artes), estudante de Engenharia civil na Faculdade Nove de Julho, Consultor Técnico da empresa Tec-Vidro, Membro do CB-37 da ABNT(Associação Brasileira de Normas Técnicas), Instrutor palestrante SEBRAE-SP, Diretor Técnico da associação de vidraçarias ANAVIDRO, Professor da Vidro Impresso Cursos.
